STAINLESS Stol Fixed Ball Krunn geschmied Flanged Ball Krunn

Produit Fonctiounen

- Trunnion montéiert fix Ball Struktur, gëeegent fir grouss gebuert an héich Drock Aarbechtskonditiounen.

- Forged Ventil Kierper mat dichten Material, héich mechanesch Kraaft a gutt Anti-Korrosioun Leeschtung.

- Voll Port Design, kleng Flow Resistenz, grouss Flux Kapazitéit, praktesch fir Pipeline pigging Botzen.

- Fréijoër gelueden schwiewend Sëtz realiséiert bidirektional knapper Ausschaltung, niddereg Auslafequote.

- Anti-Blow Out Stamm Design, gebaut an antistatesch a Feiersécher Struktur entspriechend API 607.

- Selbstléisend Sëtz fir anormal Kavitéit Iwwerdrock fir d'Operatiounssécherheet ze verbesseren.

- Niddereg Betribsdrehmoment, ënnerstëtzt heefeg Ouverture-Zoumaache Zyklen fir laangfristeg stabile Service.

Schlëssel Attributer

Produit Struktur

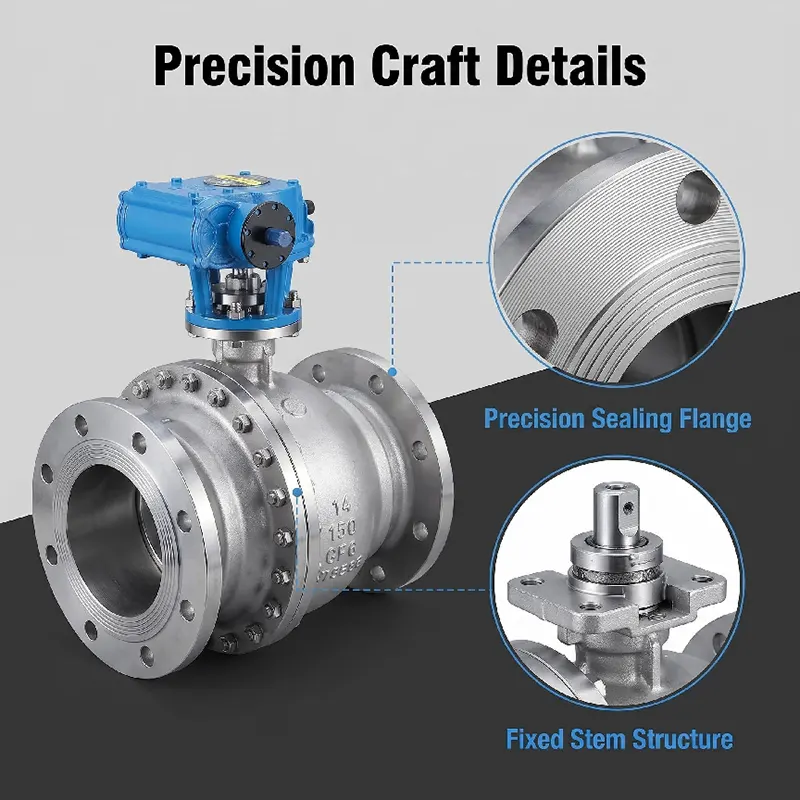

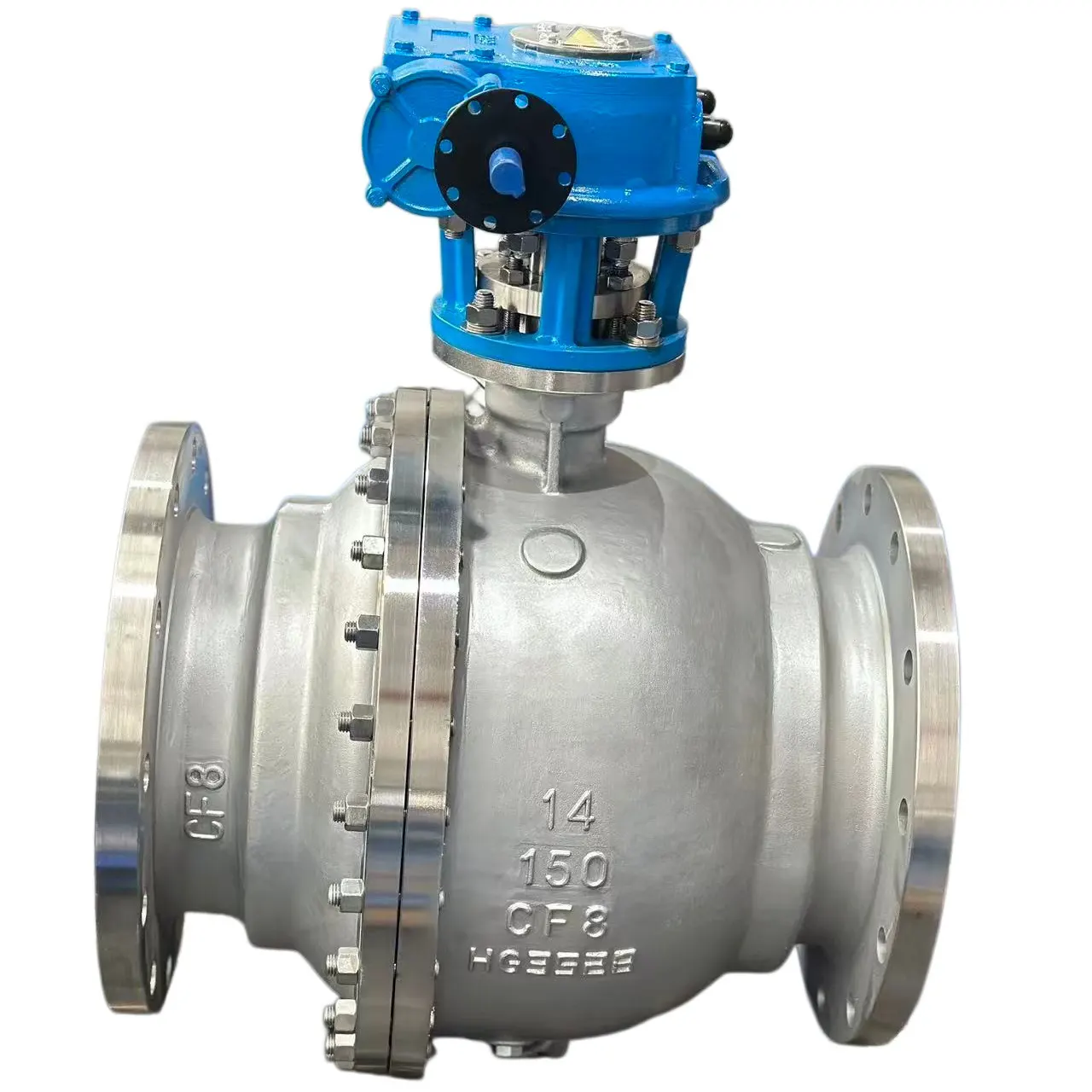

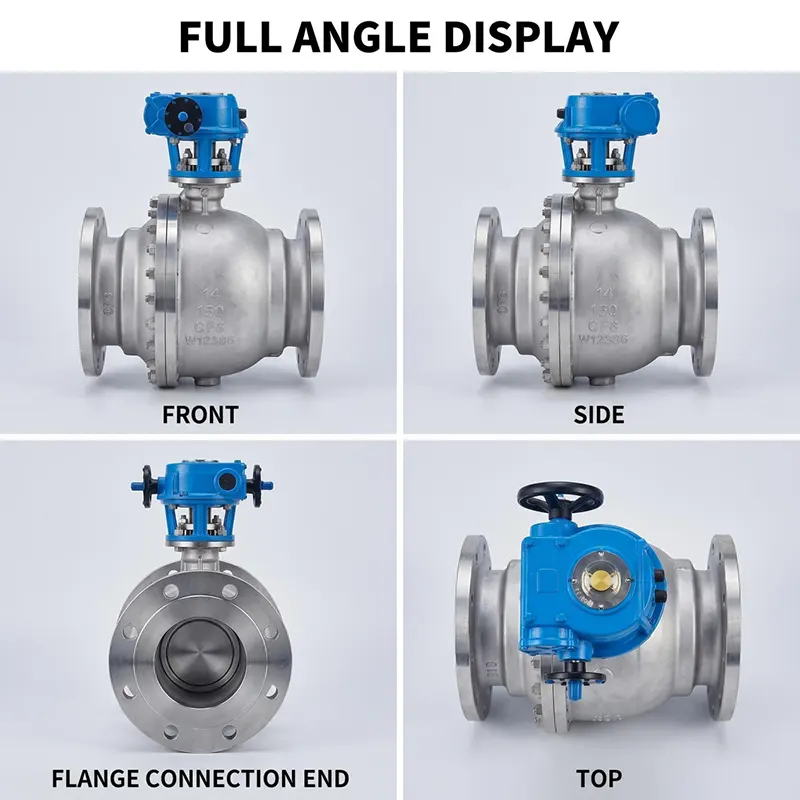

Dëst ass e Edelstol Fixed Ball Valve Forged Flanged Ball Valve. De Ball gëtt vun ieweschten an ënneschten Trunnionwellen ënnerstëtzt anstatt mat der Sitzkraaft ze schwiewen. Haaptkomponenten enthalen geschmiedeg Ventilkierper, Kap, fixe Kugel, Uewer- an ënneschten Trunnionwellen, Fréijoer virgeluede Schwämmsitze, Anti-Blow-out Stamm, Flangeverbindungsends, an ISO 5211 Top Montagepad fir Aktuatoren. Duebel Block & Bleed Funktioun kann op Ufro zur Verfügung gestallt ginn. Flange Gesiicht Optiounen: RF, RTJ.

- Ventil Kierper / Bonnet: Edelstol A182 F304 / A182 F316L

- Kugel: geschmiedem Edelstol, hart verchromt oder Stellite hart-faced

- Stamm: A182 F316 Edelstol

- Seat Seal: PTFE / RPTFE fir Soft-Dichtung; Stellite 6 Hard-Legierung fir Metall Hard-Dichtung

- Gasket & O Ring: FKM, PTFE, personaliséiert fir verschidden Temperaturmedien

- Bolzen: B8 / B8M Edelstol Bolzen

Drock & Temperatur Beräich

-Drock Klass: PN16-PN100, Klass 150-Klass 2500

- Aarbechtstemperatur:

• Soft-Seal Versioun: -29 ℃ ~ +200 ℃

•Metal Hard-Seal Versioun: -29 ℃ ~ +425 ℃

-Test Standard: API 598, Réibau Test 1,5 Mol bewäert Drock; Sëtz Test 1,1 Mol bewäert Drock

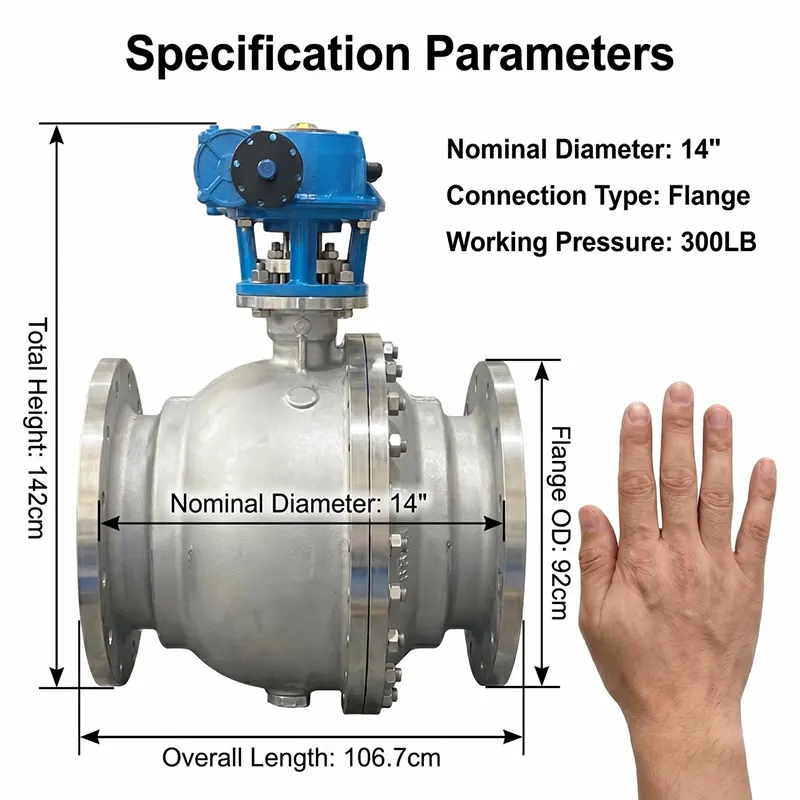

- Gréisst Range: DN50-DN600 (NPS2"-NPS24")

Operatioun Zorte

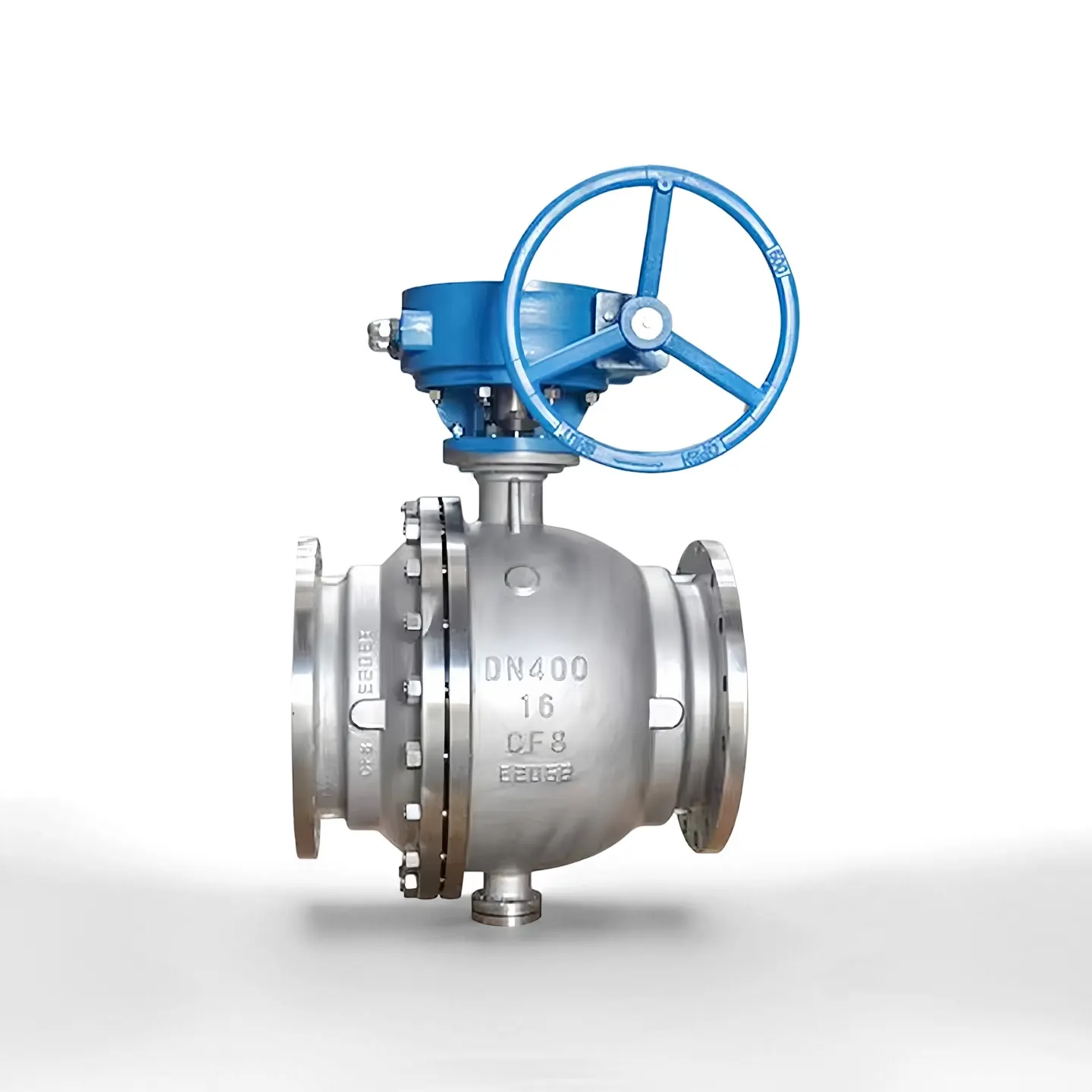

-Manuell: Worm Gear Bedreiwer fir grouss Dréimoment Noutwendegkeete

-Pneumatesch: Een-/duebelwierkende pneumatesch Aktuator, mat Limitschalter & Solenoidventil

-Elektresch: On-Off Typ oder moduléierend elektresche Aktuator fir automatesch Fernsteierung

-Hydraulesch / elektrohydraulesch Betreiung op speziell Ufro verfügbar

All Aktuatoren passen ISO 5211 Montageplattform.

Uwendungen

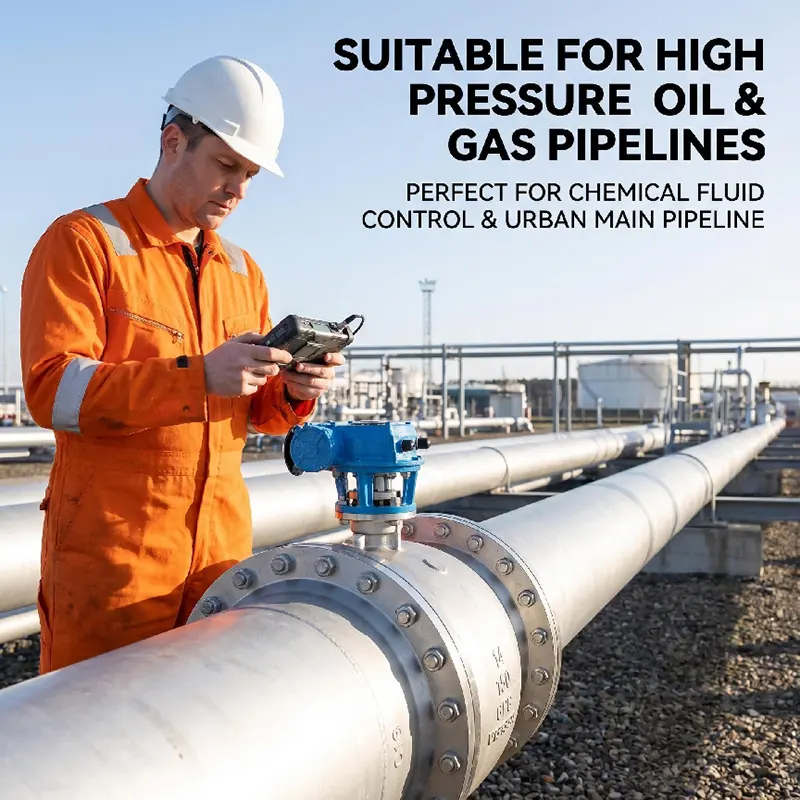

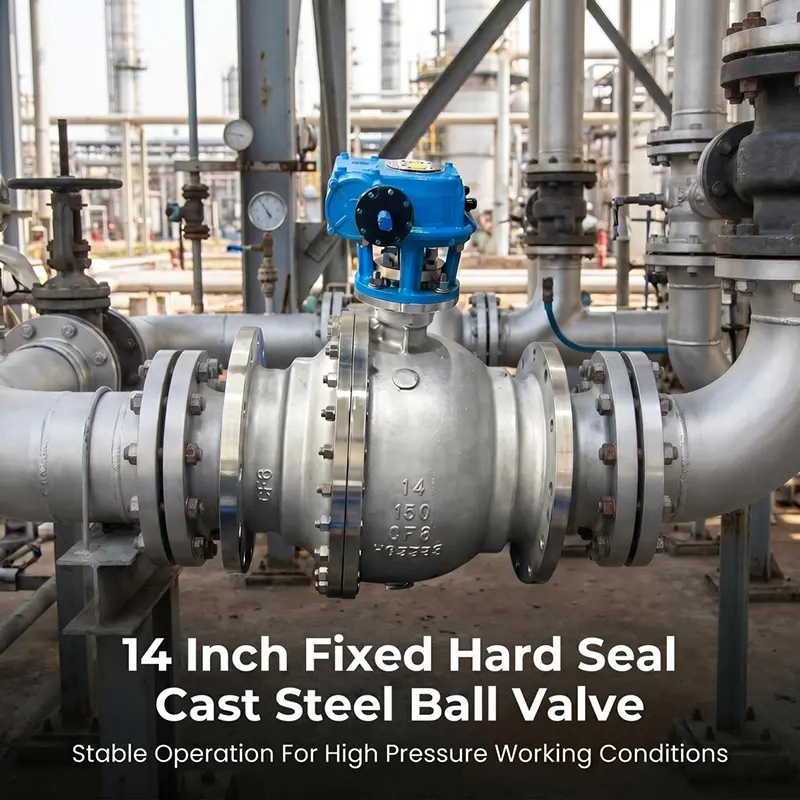

Breet ugeholl fir On-Off an Isolatiounsservice fir Flëssegkeet, Gas a korrosiv Medium. Haaptsächlech an Ueleg & Gas laang-Distanz Pipelines, petrochemical Planzen, chemesch Veraarbechtung, Muecht Generatioun, Waasser Behandlung, LNG an aner schwéier Pflicht industriell Projeten benotzt.

Firwat Eis Edelstol Fixed Ball Valve Wielt geschmied Flanged Ball Valve?

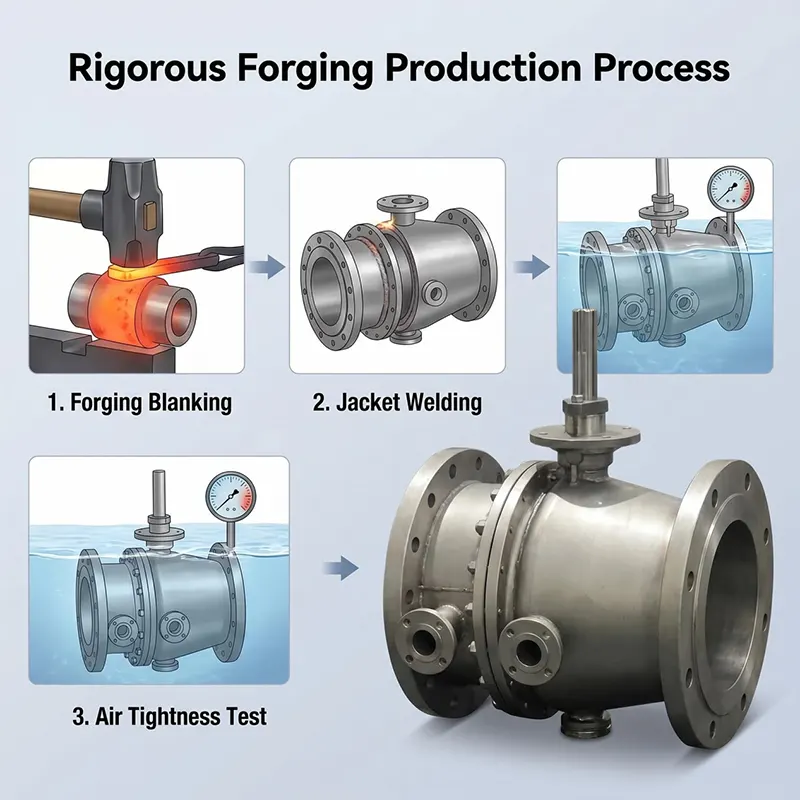

1. Adoptéieren voll Schmiedeprozess, intern Material kompakt ouni Goss Porositéit Mängel, fit héich Drock schwéier Pflicht Pipeline.

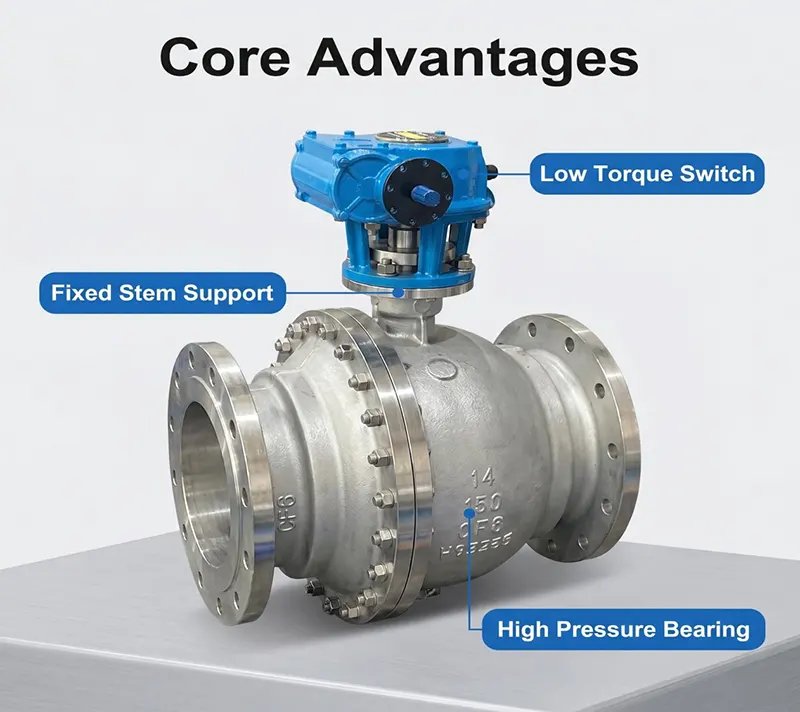

2. Trunnion fix Ball Design verklengert immens Betribssystemer Dréimoment fir grouss Gréisst héich Drock schaffen Conditioun.

3. Strikt Material erakommen Inspektioun, all Ventil passéiert voll hydrostatesch a Gassitz Leckagetest virun der Liwwerung.

4. Ënnerstëtzt Soft-Sigel a Metall Hard-Seal zwou Versiounen fir verschidden Temperaturen a mëttlere Fuerderungen ze passen.

5. Mir bidden komplett technesch Ënnerstëtzung, Zeechnen Iwwerpréiwung an After-Sales Leedung fir Äre Projet.

Kafen Guide

Gitt w.e.g. ënnen Informatioun wann Dir Ufro schéckt:

1. Nominell Gréisst an Drock Klass

2. Aarbechtsmëttel, tatsächlech Aarbechtstemperatur

3. Seal Typ: mëll Sigel oder Metal schwéier Sigel

4. Operatioun Typ (Wuerm Gang / pneumatesch / elektresch etc.)

5. Flange Standard & Flange Gesiichtstyp (RF / RTJ)

6. Besonnesch Ufuerderung: Feiersécher, DBB Funktioun, Anti-Korrosiounsbehandlung etc.

Eisen Ingenieur bitt eng korrekt Propositioun no Ärem Aarbechtskonditioun.

Verpakung & Versand

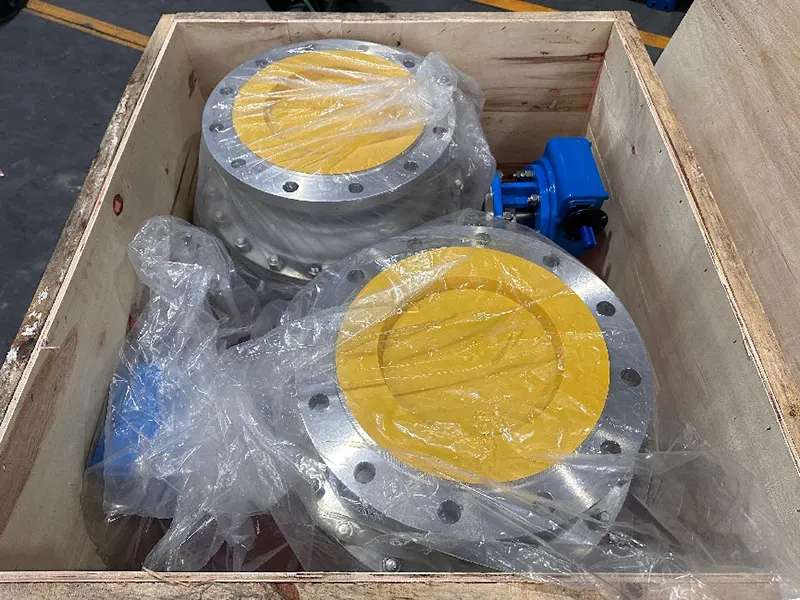

All Ventil gëtt virum Verpakung gebotzt a geschützt. Ventil Ports si mat Plastikskappen versiegelt fir intern Kavitéit propper ze halen. Ventile sinn a massive Sperrholzkëschte verpackt, déi gëeegent sinn fir Mierfracht. Mir ënnerstëtzen EXW, FOB, CIF, DAP an aner Handelsbedéngungen. Wueren kënnen an designéierte Mierhafen oder Lager geliwwert ginn.

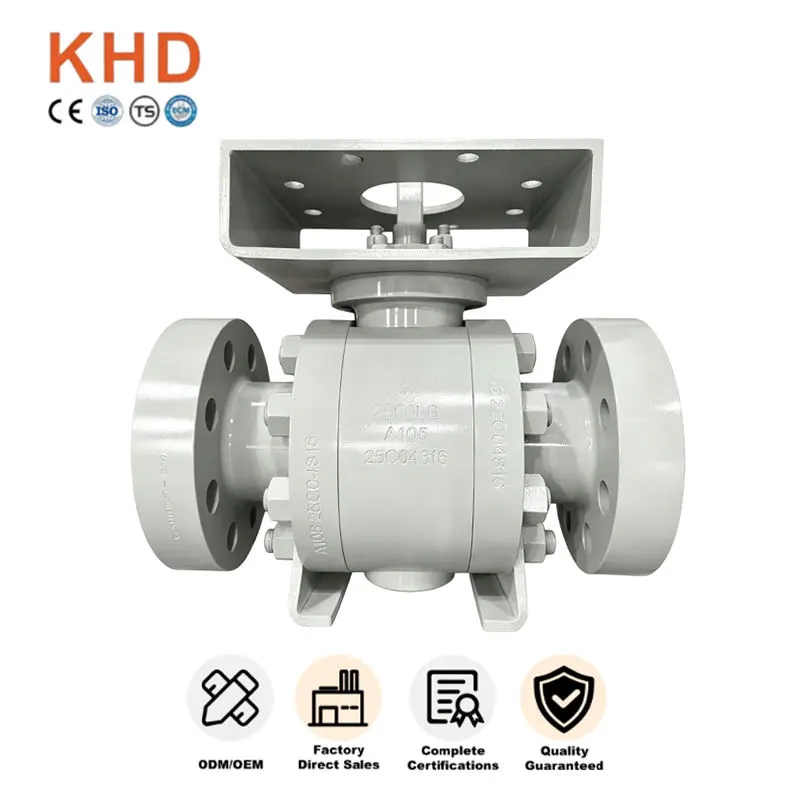

OEM & ODM

Mir akzeptéieren OEM an ODM Bestellungen. Mir kënnen Kierpermaterial, Dichtungsmaterial, Flangestandard, spezielle Verlängerungsstamm, speziell Molerei a Logo Marquage no Client Zeechnen oder technesch Ufuerderung personaliséieren. Flexibel MOQ fir Projet Commanden.

Inspektioun & Test

All Ventil geet duerch eng ganz Rei Inspektioun virum Versand no API 598 Standard.

- Matière première Inspektioun: Material chemesch Zesummesetzung a mechanesch Eegentum kontrolléieren, Material Tracéierbarkeet Rekord gëtt.

- Shell hydrostatesche Test: 1,5 Mol bewäerten Drock fir Ventilkierper & Motorkapp.

- Sëtzleckagetest: 1,1 Mol bewäerten Drock, Waasser oder Stickstoffmedium.

- Visuell Inspektioun, Dimensiounskontroll, Lack- an Surface Finish Inspektioun.

- Zeien Test vum Drëtt Partei Institut wéi SGS, BV ass op Ufro vum Client akzeptabel.

- Voll Set vun Dokumenter abegraff MTC Material Test Zertifikat, Hydro-Test Bericht, Zertifikat vun der Konformitéit ka geliwwert ginn.

Installatioun & Ënnerhalt Guide

- Propper Pipeline grëndlech virun der Installatioun fir Schweißschlacken, Sand an Dreck ze läschen, Schied un d'Versiegelungsgesicht ze vermeiden.

- Montéiert de Ventil an der korrekter Flowrichtung, d'Flangebolten kräizeg a gläichméisseg festhalen.

- Halt de Ventil net op hallef oppe Positioun fir laang Lagerung oder Aarbechtsstatus.

- Fir regelméisseg Operatioun, fuert periodesch de ganze Schlag Ouverture-Zyklus fir d'Versiegelung ze verhënneren.

- Kontrolléiert d'Flangegelenk, d'Stammverpackung fir extern Leckage wärend der Routine-Inspektioun.

- Ersetzen verschwonnenen Dichtungsdeeler während geplangten Ausschalten; benotzt passende Dichtungsmaterial fir Äert Aarbechtsmedium.

- Wann mat Aktuator ausgestatt ass, kontrolléiert d'Aktuatormoment, de Status vun der Limitschalter regelméisseg.

No-Ofsaz Service

-Garantieperiod: 12 Méint Garantie zielt vum Datum vun der Liwwerung, géint Fabrikatiounsfehler.

-Mir bidden technesch Ënnerstëtzung dorënner Zeechnen review, Parameter Bestätegung an Operatioun Féierung.

- Eis Ingenieursteam beäntwert technesch Ufroe bannent 24 Aarbechtsstonnen.

-Ersatzdeeler (Sëtzer, Dichtungen, Stammverpackung) si verfügbar fir nei ze bestellen.

-On-Site technesch Berodung kann fir grouss Skala Projet Commanden arrangéiert ginn.

Notiz: D'Garantie deckt NET Schued verursaacht duerch falsch Installatioun, falsch Operatioun oder falsch Medium Zoustand.

Zesummenhang recommandéiert Produkter

-Schwiewend Kugelventil (2 Stéck / 3 Stéck Edelstahl Kugelventil)

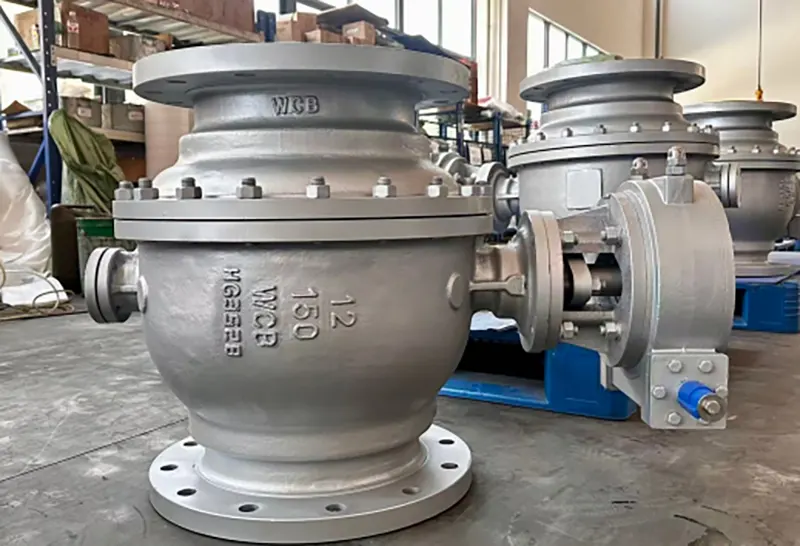

-WCB Kuelestoff Stahl fix Trunnion Kugelventil

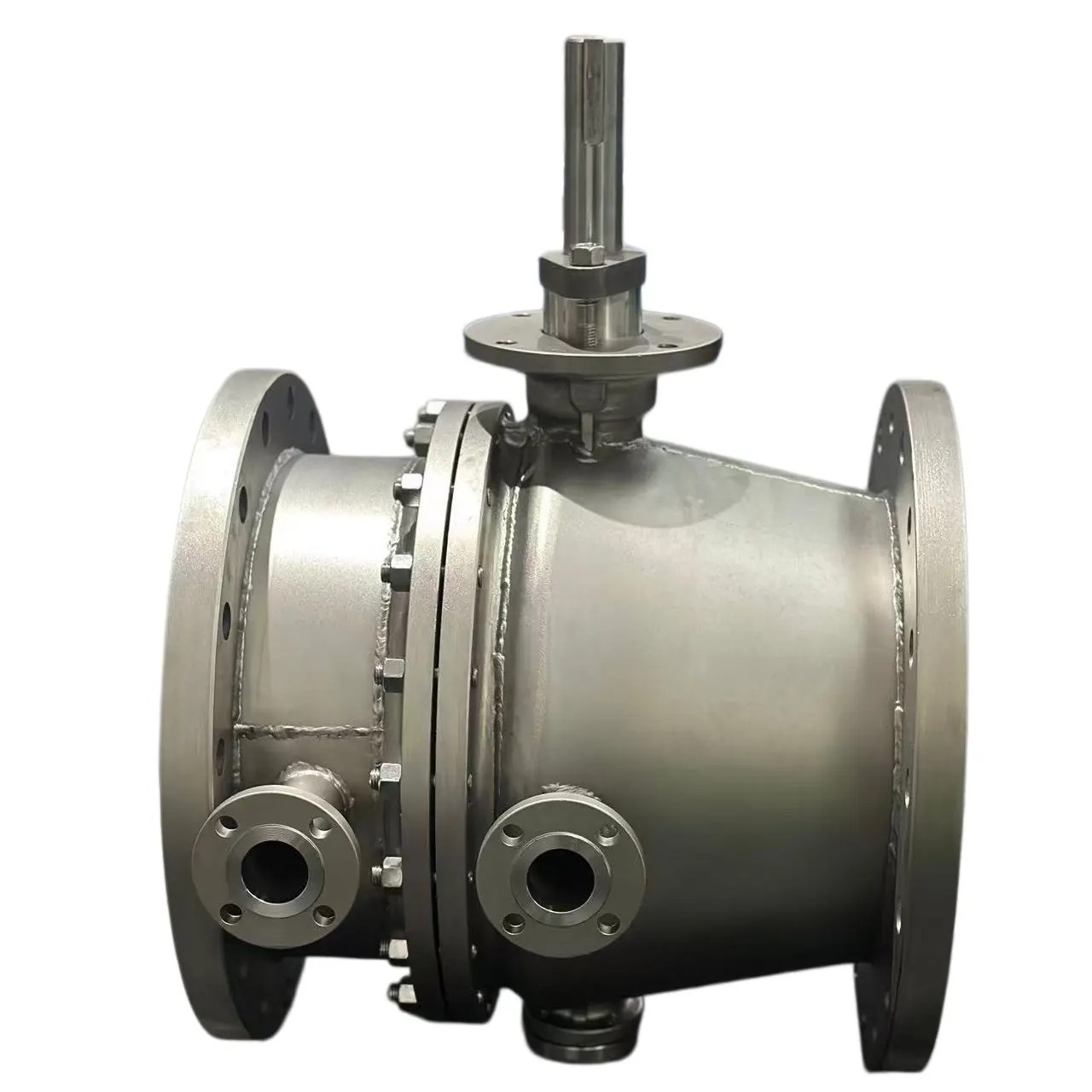

-Jacket isoléiert fix Kugelventil fir Héichviskositéit Medium

- Kugelventil mat pneumatesch / elektresche komplette Aktuator-Set

-Metal schwéier-Dichtung fix Kugelventil fir héich Temperatur Service

Eis Factory Stäerkt

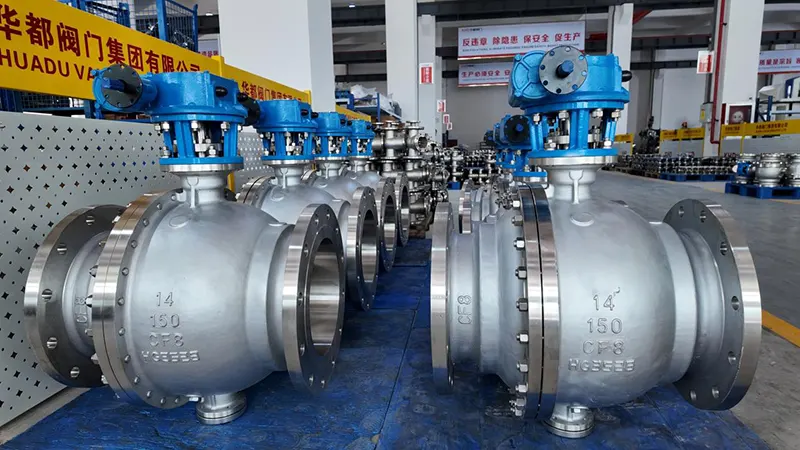

Huadu Valve Group ass zu Wenzhou China, spezialiséiert op industriell Ventil Design, Schmieden, Bearbechtung a Montage. Mir besëtzen komplett Produktiounslinnen abegraff Schmiede Workshop, CNC Machining Workshop, Montage Workshop an onofhängegen Testlabor. All kritesch Produktiounsprozesser sinn am Haus fäerdeg, net komplett outsourced. Mir hunn räich Erfahrung fir iwwerséiesch Ueleg Gas, petrochemical a Waasser Fourniture Projet Commanden. Eis Produkter ginn an Südostasien, Mëttleren Osten, Europa an aner Regiounen exportéiert.

Call Fir Ufro

Schéckt eis w.e.g. Är detailléiert Aarbechtsbedingungsfuerderunge mat abegraff Gréisst, Drock, Medium, Temperatur, Operatiounstyp a speziell Ufuerderungen. Eist technescht Team evaluéiert a preparéiert eng formell Devis fir Iech geschwënn. Wëllkomm Prouf Uerdnung a grousse Projet Zesummenaarbecht.
